地形、采矿扫描系统

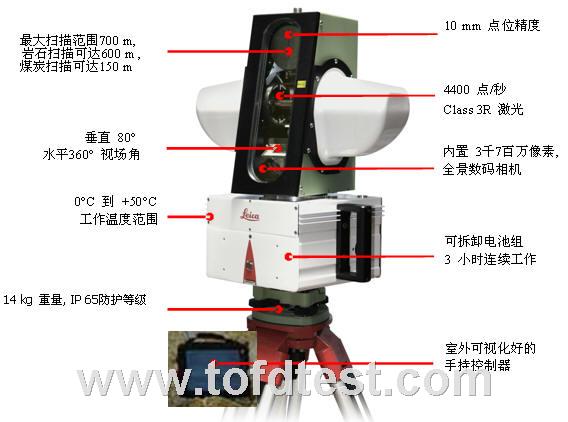

Leica HDS4400 地形、采矿扫描系统為我们提供

了一个功能完善的激光扫描解决方案，操作简单，

易于掌握。它是面向地形、采矿等行业的高清晰测

量系统 (HDS) 。

快速

**

获得更**的體积和等高線

稳定可靠

一套功能完善的智能系统

容易使用的，高效率激光扫描仪

容易使用的，复杂情况下的野外数据采集

容易掌握的，功能强大的后处理软件

提供有专门用于地形、采矿测量的软件

Leica 品质的培训，支持和产品质量保证

综合描述

设备描述

紧凑，脉冲，双轴补偿，高速激光扫描仪，充分胜任采矿测绘的精度、距离和视场范围

扫描仪驱动

伺服電动机

相机

内置 3 千 7 百万像素数码相机

激光扫描系统

类型

脉冲 905 nm

激光等级

3R (IEC 60825-1)

扫描半径

5 m -700 m

40 % 反射率 600 m ( 岩石 )

5 % 反射率 150 m ( 煤 )

扫描速度

4,400 点 / 秒

角度精度

+ 1.4 毫弧度

角分辨率

*小 0.108 °

精度范围

50 m 处 20 mm

全测量范围内典型精度 50 mm

可重复精度

50 m 处 10 mm

视场角

水平 360 °，垂直 80 °

瞄准镜

内置，自动型望遠镜 (16 x)

附加 670 nm ( 红色 ) 激光指示

数据传输

以太网電缆

补偿器

内置倾斜补偿器

水平指示器

外部气泡

電源

電源供应

24V 直流 ; 90 – 260V 交流

電池类型

内置 NiMH 可拆卸和可充電電池

持续工作时间

3 小时

环境

操作温度

0 ° C 至 + 50 ° C

防护等级

IP 65 (IEC 60529)

物理特性

尺寸

431 x 271 x 356 mm

重量

14 kg ( 包括電池 )
